執行標準
法蘭:GB4216—89 壓力試驗:GB13927—1992
結構長度標準DN50～DN150按GB12221—89基本系列10
DN200～DN450按GB12221—89基本系列12
產品簡介

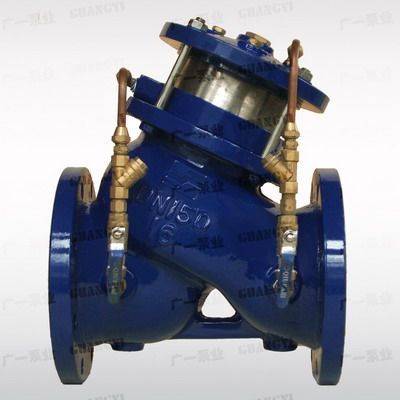

GYDS101活塞式多功能水泵控制閥主要安裝于建筑給水系統的水泵出口管道上，防止介質倒流，降低、消除水錘及水擊作用。通過雙腔室、雙閥瓣作用，使該閥在停泵后迅速關閉90%（防止回流介質導致水泵反轉），再緩慢關閉其余10%（消除破壞性水錘）。該閥與GYJD745X型隔膜式水利控制閥相似，只是更適合于DN600口徑以上的閥門。
特點
1、該閥同時具備電動閥、止回閥和水錘消除器三種功能，可有效地提高供水系統的安全可靠性。
2、消除水錘、水擊效果好。實現緩開－速閉—緩閉一體化，防止開泵水錘和停泵水錘的產生。
3、操作方便。只操作水泵電機啟閉按鈕，閥門便可按照水泵操作規程實現自動啟閉。
4、調節流量�；钊醉敳垦b有調節桿，通過調節調節桿的高度即可控制主閥的大閥瓣開啟高度，從而調節流量（≤DN150無此調節桿）。
5、節能效果好。閥體采用了全通道直流式設計，壓力損失小，流量大。
結構及工作原理
1、該閥主要由主閥和導管控制系統組成。主閥由閥體、閥蓋、大閥瓣、小閥瓣、活塞和活塞缸等組成。大閥瓣在閥桿上可上下滑動，小閥瓣與活塞相連。導管控制系統由導管和球閥、微型止回閥、過濾器等組成。導管控制系統一部分連通主閥進口與活塞下腔，另一部分連通主閥出口與活塞上腔。出廠前閥門處于關閉狀態。
2、當水泵啟動時，主閥進口壓力升高，壓力水通過球閥②、微型止回閥②若單管系統無此閥、進入活塞缸下腔，推動活塞上升，帶動小閥瓣開啟，大閥瓣在水流的推動下與小閥瓣同時開啟，完成閥門打開。同時，活塞上腔的水經過濾器①、球閥①流到主閥出口。由于微型止回閥的節流作用，小閥瓣的開啟速度較慢，能保證主閥的開啟時間大于水泵電機的啟動時間，實現輕載啟泵，避免因閥門開啟時速度太快而產生開泵水錘。
3、當水泵關閉時，主閥進口壓力低于出口壓力，大閥瓣在重力的作用下，迅速落下關閉，截?cái)嗉s90%的水流。同時，主閥出口的壓力水進入活塞上腔，推動活塞下降，小閥瓣關閉，使主閥完全進入關閉狀態。通過調節主閥出口端球閥①的開度，可控制活塞的下降速度，實現小閥瓣的緩閉，有效地消除停泵水錘。
