美國一家NGL天然氣凝液生產廠特殊分餾設備生產情況展示：怎樣才能分析出液態碳?xì)浠�合物輸送泵在特殊壓力條件下密封件即將發生的故障，如何利用密封系統結構設計來徹底地解決問題。德克薩斯州休斯頓的這套流程設備把NGL液化混合天然氣分餾成純的液化氣體，例如分餾成純乙烷，丙烷，丁烷，異丁烷和汽油。

　　這一設備的核心部件是它的乙烷噴射泵，這臺乙烷噴射泵的工作壓力范圍在28~76 bar之間。噴射泵入口處的乙烷溫度不得超過16℃，只有這樣乙烷噴射泵軸密封的蒸汽壓力才不會過低。但在氣候條件的影響下此處的溫度常常會明顯地升高，乙烷受熱蒸發，密封件失效，產品損失等等都是它帶來的惡果。

　　美國德克薩斯州休斯敦NGL液化天然氣廠中使用的Sulzer公司研發生產的乙烷泵，從2011年起改用Eagle Burgmann公司研發生產的創新性密封解決方案DF-DGS6之后無故障地運行至今

　　原來的液態乙烷輸送泵難題的解決方案是使用有著Diamond-Face涂層的滑動密封件，但這種密封件是針對純氣體介質研發設計的Eagle Burgmann公司的DF-DGS6型滑動密封件。這種創新性的密封解決方案自上市以來就被視為一種非�？煽康�、長壽命的低壓蒸汽介質密封解決方案，并迅速在世界各地得到推廣、應用。它替代了液態潤滑的密封件，因?yàn)橐簯B(tài)潤滑密封件在惡劣的工作條件下和在含有相變的介質密封中是不適用的。

　　為什么液態潤滑的密封件會被淘汰?原因是“旋轉設備”在工作時常常沒有考慮被泵送介質可能發生的相變過程。并且重要的是在設備啟動、緩慢轉動或在備用狀態下，密封系統的工作條件都是無法準確預測的，都無法保證軸密封的滑動表面有著足夠的液態潤滑介質。不同相工況的評估會告訴我們，這些情況給滑動密封系統的可靠性帶來什么樣的影響。

　　•啟動階段：輸送泵開始吸入液體介質。液體乙烷在吸力作用下進入密封的滑動表面，并因壓力下降而在滑環和靜環之間的縫隙中氣化。有時候這一過程會持續相當長的時間，直到密封空間里重新獲得正常的、超過了介質蒸發的壓力為止。而此時，密封面間的熱量，即便是非常低的一點熱量也可以將液體介質的壓力提高，提高到足以使密封面間隙中的液體蒸發�；瑒颖砻娴钠茐木褪撬鼈儙�來的惡果，表面損毀的圖片就是最清楚的表述。

　　•緩慢運轉：低速旋轉時的問題與啟動時的問題相同，但后果更加嚴重。因?yàn)闆]有足夠高的轉速就不會得到最終所需的高壓力。而密封空間中的壓力不能快速升到理想高度來保證乙烷蒸發壓力之間有著足夠的壓力差。這樣，滑動表面間的溫度會升高，潤滑不良的概率會增加，同時密封失效的概率也提高了。

　　•備用狀態：此時的工作條件是相似的,除非密封件靜置幾個月沒有清洗。當密封件處于庫存?zhèn)溆脿顟B(tài)時,滑動表面會積累一些污垢，并且會在密封件周圍越積越多,從而給密封空間帶來一些不利影響。

　　•高效工作運行時：當輸送泵在最佳工作點之外的條件下以及在錯誤的工作參數條件下，運行時都要消耗更多的驅動能源并損失一些輸送功率。這兩種情況都在保持與蒸發壓力的壓力差方面有不利影響——會在滑動表面出現失油干運行情況。

　　其他的工作狀態，即那些對評估密封性能如何有意義的工作情況為：介質的溫度波動，經常的啟動-停止，操縱錯誤。

　　在我們介紹的實例中，德克薩斯生產廠乙烷泵的平均無故障工作時間MTBF大約是3周多一點。

　　毫無疑問，必須采取措施避免密封件的失效及因其失效而帶來的產品損失和設備利用率下降。Eagle Burgmann公司在與用戶的合作中，對密封件失效的原因進行了分析，由其應用技術工程師和設計工程師組成的專家組努力開發性能可靠的、永久性的密封解決方案。

迎接新的挑戰

　　在與介質蒸發壓力曲線，例如本例所述乙烷蒸發壓力曲線有較小的安全間距情況下使用密封件時，有一點是共同的，液態會經過渡階段而轉化為氣體。因此，理想的密封解決方案應是“液態潤滑的氣體密封”。為實現這一理想，人們對多種密封方案進行了嘗試。

　　Eagle Burgmann公司的產品系列中已經有氣體潤滑的泵用密封產品了。在生產使用過程中，這種密封件的滑動表面是非接觸式的，有一層穩定的氣膜。密封件可以是充滿壓力的惰性氣體氣膜的復式密封件，也可以是與產品接觸側受到液態介質壓力作用、在大氣側受到無壓力氣體密封的復式密封件。這種氣體潤滑的復式密封件是這種使用情況下理想的密封件，但在實踐中常常會有不可預測的介質氣相過渡帶來的特殊工況和其他惡劣工況。

　　有些密封件生產廠家，其中就包括Eagle Burgmann公司在內已經在很長時間前就成功提供這種氣體潤滑的泵用密封件了。但在惡劣的工作條件下它們也常常失效，因?yàn)闅怏w潤滑密封件需要連續性向滑動表面的間隙處提供干凈、純潔的潤滑氣體。若遇到前面提到的可能原因時，這樣的氣體潤滑解決方案就具有很大的失效風險。

　　休斯敦生產廠可以應用的另一個解決方案就是，由泵的壓力側直接向密封空間提供有壓力的液態潤滑密封件。這就保證了可以提供很高的密封壓力。

　　但這樣的密封系統也會不斷的失效，尤其是在炎熱的夏天、當溫度升高的時候。原因何在?就像前面介紹過的那樣，當溫度升高時液態乙烷揮發成了氣體。為了保證液體介質始終保持其液體狀態，就必須保持特定的溫度和特定的壓力(16℃時大約21~28 bar)。當輸送泵在最佳工況下運行時，溫度和壓力都會保持在理想工作點處：乙烷以液體形式流經輸送泵，在軸密封處保持其液體形態。當外部的環境溫度因季節變換而提高時，輸送泵內部的溫度也會相應提高，乙烷就會揮發成氣體、進入滑動密封面的縫隙之中。

無法估算的氣相過渡

　　液體潤滑的滑動密封件是針對泵送液體介質而設計的。使用時，液體介質會進入到滑動密封的縫隙中去并對滑動表面進行潤滑。若這層潤滑膜被液體介質中的氣體撕破，則滑動表面就會處于失油干摩擦的狀態中了，并因此而受損。但在實踐中，很多液體乙烷應用中的液體潤滑密封件都沒有問題。之所以這樣是因?yàn)樗鼈冇兄�穩定的工作條件。當工作條件變化很大時，這樣的液體潤滑密封件就不能保證完全正常的發揮作用了。

　　氣體潤滑的大型密封件能夠很好地完成乙烷液體的密封，然后就只需在密封件中輸入氣態密封介質。為了能使液體乙烷轉化為氣態的形式，不是降低壓力就是使蒸汽壓力明顯的高于密封壓力。通過加熱可以快速的實現這樣的效果，但當采用外部熱源加熱時，會使整個密封系統變得結構非常復雜，密封系統的維護保養費用也很高，這都不符合使用者的初衷。

　　結構設計方面的性能匹配，例如很小的密封間隙和密封件產品側的迷宮結構能夠產生紊流。紊流的液體摩擦?xí)�產生一定的熱量 ， 也會附帶的在滑動表面產生熱量：密封縫隙越小，泄漏也就越小，發熱也就越大。長期連續工作時所產生的熱量已足夠多了，在啟動階段、緩慢旋轉階段或者備用時(即沒有摩擦熱時)仍然是有一定風險的。

非同尋常的干氣密封

　　Eagle Burgmann公司的專家團隊開發了一種非同尋常的解決方案：為什么不把壓縮機的密封結構特性用到液體密封中來呢——即把氣體密封件的密封特性移植到液體密封中呢?

　　Dry Gas Seals(干氣密封)，簡稱為DGS的密封方案是在空氣壓縮機中已經被證實了的可靠軸密封解決方案。它有著較寬的密封面，其結構中有(直接的或者間接的)氣體密封槽。這些槽使得密封系統工作時能夠產生“懸浮”，使滑動表面不相互接觸。像液體潤滑的密封系統，在失油干運行時會帶來滑動表面的磨損損傷一樣，Dry Gas Seals密封系統在滑動表面相互接觸時也會帶來磨損，最終會導致密封失效。由于壓縮機工作時也有一些不利于密封系統的惡劣工作條件和工作環境：在減速運行(緩慢的、壓縮機受調節控制的停機過程)時，在低速運行和周期性旋轉(在規定的時間間隔內軸旋轉90˚)時，正常工況下相互不接觸的滑動表面也會相互接觸，因而也會因相互接觸而出現磨損。

　　為了解決這種不利的情況帶來的損害，Eagle Burgmann公司為DGS密封系統研發了滑動表面專用的、創新性的微晶金剛砂涂層，并成功地使用了這種涂層DiamondFace。這種涂層材料有著很高的硬度和耐磨性、出色的導熱性、最高的耐化學腐蝕性和很低的摩擦系數。而且它的附著力也超過了所有已知的實用要求。已經證實它使滑動密封有著幾倍長的使用壽命，密封系統的維護保養周期也相應地延長了，密封系統總壽命周期的成本也明顯降低了。

適合于易揮發介質的解決方案

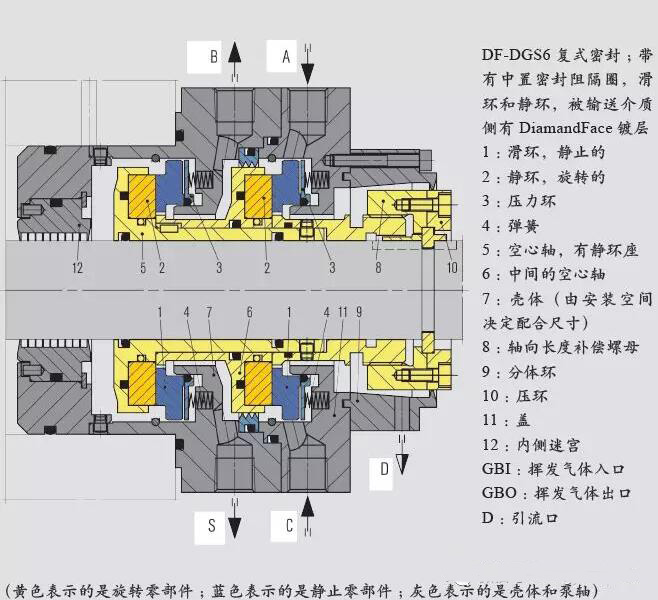

　　休斯敦生產廠改用了DF-DGS6型的乙烷泵，并于2011年7月正式投產使用。這種型號輸送泵的密封解決方案是能夠在液態或者氣態密封狀態下都安全、可靠地密封被輸送的液態乙烷。在液相和氣相的相變過程中，即可能導致失油干運行和滑動表面接觸的情況下，滑動表面的DiamondFace涂層都能保證密封系統不受損害。而且在采用這種密封系統之后乙烷泵的工作方式也變得更加簡單了，密封件可以在無需任何沖洗(API Plan 02)的情況下工作運行。原來使用的過濾器以及過濾器的維護保養也都省略掉了。

　　據設備運營商介紹：使用幾個月之后輸送泵的氣體泄漏減少了83%，最好的時候減少了90%。

　　使用8個月之后，為保養輸送泵的葉輪而停止了輸送泵的工作。運營商也想借此機會對密封系統進行一次動態測試，以便能夠與原定的使用期限進行對比。為此，他們拆下了密封件，交由美國休斯敦的Eagle Burgmann公司進行檢驗。結果是密封件的滑環沒有一點摩擦的痕跡，就像新的一樣。在清理了其他的密封元件之后，就在檢測試驗臺上對重新組裝的DF-DGS6密封件進行測試。由于密封系統處于完好無損的狀態，因此得出了非常出色的檢測結果(密封系統的泄漏量小于驗收時的檢測值)。因此生產廠家沒有采取其他任何措施就把它們重新安裝到輸送泵中使用了。從那時起，密封系統就毫無問題地運行到現在。利用DF-(P)DGS6密封解決方案可以使密封系統的使用壽命長達5年以上。

　　從那時起，Eagle Burgmann公司DF-(P)DGS6(其中的‘P’表示高壓力變型)已經成功的在世界各地的150多個不同的NGL天然氣凝液生產設備中使用了，不久前也在二氧化碳領域中有應用。
